大型起重机械设备吊装荷载及合规性验算器使用说明

在风电、光伏、输变电、工业厂房、市政桥梁等工程施工过程中，大型起重机械设备吊装作业往往属于风险较高、技术要求较严、审批程序较多的关键施工环节。吊车能不能吊得起、作业半径是否满足、支腿或履带下方地基承载力是否可靠、吊索具配置是否合规、风荷载是否需要复核、双机抬吊工况是否可控，这些问题不能只靠经验判断，更不能只凭一句“现场看着没问题”就作为施工依据。

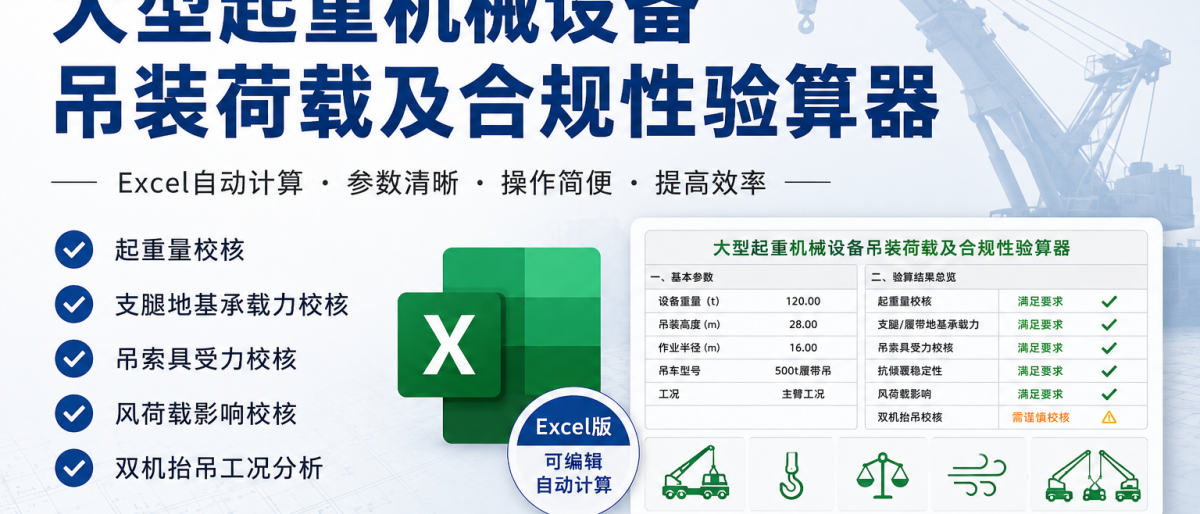

《大型起重机械设备吊装荷载及合规性验算器》正是围绕这些常见问题开发的一套 Excel 辅助验算工具。它的主要作用，是帮助工程技术人员在吊装方案编制、专项施工方案论证、施工准备审查和现场吊装条件复核过程中，对大型起重机械设备吊装相关的关键参数进行系统化整理、计算和校核。

为什么需要这个验算器

大型吊装作业的风险，本质上来自多个条件的叠加：被吊物重量、吊装半径、臂长组合、吊车额定起重量、吊装附加荷载、吊索具受力、支腿反力、地基承载力、风速条件、双机抬吊分配比例、现场站位条件等。任何一个环节判断不准确，都可能导致吊装能力不足、地基沉陷、吊索具超载、设备失稳，甚至引发严重安全事故。

在实际工程管理中，吊装方案经常存在以下问题：

• 一是参数分散。设备重量、吊车性能表、吊索具参数、地勘资料、地基处理方案、现场平面布置等资料往往来自不同文件，人工汇总容易遗漏。
• 二是计算过程不透明。很多方案只写结论，不写计算依据，或者只引用经验数据，导致审核人员很难判断结论是否可靠。
• 三是合规性表达不足。方案中即使做了计算，也可能没有把起重量校核、地基承载力校核、吊索具校核、风荷载影响、双机抬吊风险等内容形成闭环。
• 四是重复劳动较多。不同吊装工况反复计算时，如果没有统一表格，容易出现版本混乱、公式不一致、前后参数不统一等问题。

这个验算器的目的，就是把吊装方案中常见的关键验算内容集中到一个结构化表格中，让技术人员能够按照统一逻辑录入参数、查看计算结果、识别风险点，并形成相对清晰的计算过程。

这个验算器主要能做什么

本验算器围绕大型起重机械设备吊装作业中的核心控制点进行设计，主要包括以下几类功能：

• 第一，吊装基本参数录入。使用者可以录入工程名称、吊装对象、设备重量、吊装高度、作业半径、吊车类型、吊车工况、吊索具配置等基础信息，为后续计算提供统一数据来源。
• 第二，起重量校核。通过输入吊装重量、吊钩重量、索具重量、附加荷载、动载系数等参数，对实际计算荷载与吊车额定起重量之间的关系进行校核，判断吊装能力是否满足要求。
• 第三，支腿或履带地基承载力校核。根据吊装工况下的支腿反力或履带压力，对地基承载力进行辅助验算，帮助判断站车区域是否需要换填、铺设路基箱、钢板加固或采取其他处理措施。
• 第四，吊索具受力校核。针对钢丝绳、卸扣、吊带、平衡梁等常见吊索具，辅助核算受力情况和安全系数，避免吊索具配置凭经验选取。
• 第五，风荷载及作业环境影响提示。对于大型构件、高空吊装、迎风面积较大的设备，验算器可帮助使用者关注风速、风荷载和现场作业条件对吊装安全的影响。
• 第六，双机抬吊工况辅助分析。对于需要双机协同作业的吊装场景，可对荷载分配、吊车利用率、不同步风险等进行辅助判断，提醒使用者重点关注指挥协调和同步控制。
• 第七，正式计算书整理。通过前端参数录入和分项验算，辅助形成较为完整的吊装计算思路，为专项方案编制、内部审核、专家论证和现场交底提供支撑。

这个验算器怎么使用

使用时建议按照“先准备资料、再录入参数、后查看结论、最后复核依据”的顺序进行。

第一步，准备基础资料。使用前应收集被吊设备重量资料、吊车厂家性能表、吊装平面布置图、吊车站位条件、地基承载力资料、吊索具规格参数、现场风速控制要求以及专项施工方案编制依据。没有这些资料，表格只能起到示例作用，不能作为正式验算依据。

第二步，填写输入参数。打开验算器后，优先在输入总览或基础参数相关表格中录入工程信息、吊装对象、吊车型号、作业半径、臂长、额定起重量、被吊物重量、索具重量、吊钩重量、动载系数等关键参数。所有参数应与项目实际资料一致，不得直接套用示例数据。

第三步，查看分项验算结果。根据表格设置，依次查看起重量校核、支腿地基校核、吊索具校核、风荷载校核、双机抬吊校核、抗倾覆校核等内容。对于显示不满足或接近控制值的项目，应重新复核参数来源，并结合现场条件调整吊装方案。

第四步，进行人工复核。验算器只能辅助计算，不能替代技术负责人、方案编制人员、设备厂家、专家论证和审批人员的专业判断。凡涉及吊车性能、地基承载力、支腿反力、吊索具安全系数、双机抬吊同步控制等关键内容，均应由专业人员结合原始资料进行复核。

第五步，形成方案附件或计算书。对于经过复核确认的数据，可作为专项施工方案中吊装计算书的整理参考，但正式报审时仍应结合项目实际情况完善计算依据、参数来源、附图、站位图、地基处理措施、风险控制措施和应急措施。

这个验算器有什么实际指导意义

这个验算器最大的价值，不是简单得出一个“合格”或“不合格”的结论，而是帮助工程技术人员建立一套完整的吊装安全校核思路。

对于方案编制人员，它可以减少重复计算，提高吊装方案编制效率，使方案内容更完整、计算过程更清楚。

对于项目技术负责人，它可以作为方案审核前的自查工具，快速发现吊装参数缺失、计算依据不足、工况选择不合理、地基承载力未闭合等问题。

对于安全管理人员，它可以帮助识别吊装作业中的关键风险点，把安全管理从“现场提醒”前移到“方案阶段控制”。

对于项目管理团队，它可以作为吊装专项施工方案内部评审、专家论证准备、施工交底和现场复核的辅助资料，提高吊装作业策划的系统性和可追溯性。

对于正在学习工程管理和专项方案编制的人员，它也可以作为一个学习工具，帮助理解大型起重机械吊装验算到底需要考虑哪些内容，为什么不能只看吊车吨位，为什么必须同时关注作业半径、额定起重量、地基承载力、吊索具、风荷载和现场组织条件。

使用时必须注意的一些问题

本验算器为工程技术辅助工具，适用于吊装方案编制阶段的参数整理、过程验算和风险识别参考，不能替代正式专项施工方案，不能替代吊车厂家性能表，不能替代地基检测报告，不能替代设计单位意见，不能替代专家论证、审批签字和现场复测。

公开版中的部分参数、公式或数据仅作为示例和通用计算框架使用。正式工程使用前，必须根据项目实际情况替换为真实资料，并由具备相应能力的专业技术人员进行复核确认。

大型吊装作业属于高风险施工活动。任何计算工具都只能提高管理效率，不能代替现场管理责任。真正决定吊装安全的，仍然是准确的资料、可靠的方案、合规的审批、严格的交底、受控的现场和专业的指挥执行。

验算器适用对象

本验算器适用于工程项目经理、项目总工、技术负责人、施工方案编制人员、安全管理人员、吊装专业工程师、工程资料管理人员，以及需要参与大型起重机械吊装方案编制、审核、交底和现场复核的相关人员。

适用场景

本工具可用于风电设备吊装、光伏升压站设备吊装、箱变及主变吊装、钢结构吊装、大型设备安装、市政桥梁构件吊装、工业厂房设备吊装以及其他涉及大型起重机械设备作业的施工管理场景。

使用限制

本工具为工程吊装方案编制阶段的辅助验算表，不能替代专项施工方案、专家论证、吊车厂家性能表、地基检测报告、设计院意见、现场复测和审批签字。公开版内置参数均为示例或占位数据，正式使用前必须替换为项目实际资料。

下载地址

下载 Excel 验算器：diaozhuangyanzhengqi
